一、系統概述

  為保證煤礦的安全開采,防治水害,在礦井井田范圍內,建立了許多水文地質鉆孔,以便觀測各含水層水位隨氣候、季節、采動的變化，指導防治水工作。目前，鉆孔水位大多靠人工到井點現場用“量繩入井法”進行測量，觀測時間間隔長，得不到水位連續變化情況，易丟失有價值的數據，影響對地下水動態規律的分析和掌握，并且在水位出現異常時不能及時發現。而安裝在鉆孔內的智能型水位遙測儀能在無人值守的情況下，定時自動測量和記錄水位，并通過無線通信方式將測量數據發往監測中心的遙測終端，實現集中顯示、存儲，一旦出現異常情況（水位超限、水位變化速度超限、水位超出傳感器量程、供電電壓不足），遙測終端立即進行報警。遙測終端存儲的測量數據可長久保存并顯示、打印報表和曲線。

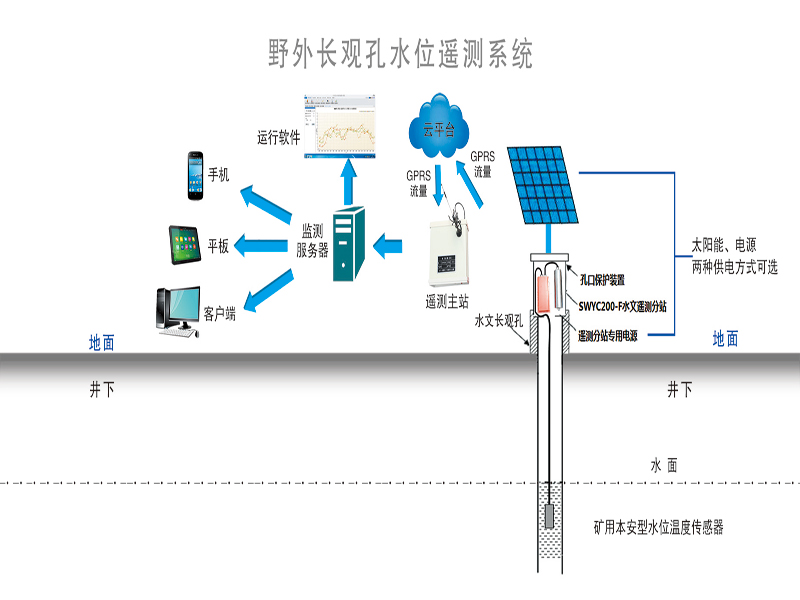

二、系統拓?fù)鋱D

三、系統組成及功能說明

SWYC200水位遙測系統包括水位遙測儀分站及傳感器、遙測主站、數據分析軟件三部分，如圖所示：

SWYC200型水位遙測系統是對礦井野外水文鉆孔的水位進行全天候全自動定時觀測和記錄的集微電腦技術、網絡通信和計算機技術于一體的自動化設備。

SWYC200型水位遙測系統在無人職守的情況下，能夠全天候自動定時測量鉆孔水位，所有數據通過網絡發送到遙測主站，并傳入微機存盤，通過專用分析軟件處理，實現報表、曲線、顯示和打印。

分析系統采用windows全中文操作界面，可自動判別并拒絕錯誤操作，是一個即學即會的智能化系統。

四、系統優勢

1、一體化

傳感器為水位溫度一體化設計

2、報警短信提醒

水位、流量等參數超過預警值，通過GPRS流量/GSM短信形式，自動報警。

3、大數據平臺

數據保存在阿里云平臺,并且數據可長久保存本地主站，如有丟失數據可在平臺中找回，有效保持?jǐn)?shù)據連貫性。

4、功耗小

使用物聯卡流量發送數據，功耗小，運行穩定，數據傳輸穩定；

5、體積小，功能強

主板和通訊模塊完全升級，體積小，功能強。

五、技術指標

六、系統運行圖

（此處插入系統運行圖片）

七、售后服務

【礦上現場培訓】

  采用多媒體和板書相結合的方式，對礦方技術人員進行講解。保證培訓出能熟練操作我方系統的人員。

【公司遠程服務】

  確保系統正常運行，“按時、及時、準時”是我們的服務承諾。公司24小時接聽礦方電話，1小時之內做出遠程處理。如果遠程處理不了，我方將派出售后人員去實地解決問題。

【售后回訪】

  電話回訪，每月2次定期的電話回訪。了解礦方使用情況。

【儀器維護及軟件更新】

  本公司對儀器或者軟件升級后，將免費為礦上提供升級服務

  質保期內出質量問題的硬件設備一律一年包換（非人為破壞），質保期外：質保期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
