一、系統概述

        KJ785(A)沖擊地壓監測系統采用先進的傳感器技術、數據通訊技術和計算機技術，以礦方內部網為平臺，為貴礦建立一個高精度、實時性強、運行可靠、并利用計算機分析、輔助決策的實時在線監測系統。該系統可以對因采動影響煤層或巖層內部應力場的變化情況進行實時觀測和數據傳輸。

本系統是我公司研制出的用于監測煤層或巖層應力作用，對采場沖擊地壓初期預測和趨勢進行分析，使工作人員及時掌握應力場的動態變化規律，做出及時處理。該系統可以對因采動影響煤層或巖層內部應力場的變化情況進行實時觀測和數據傳輸。井上監控軟件可實時保存監測分機數據，并形成數據報表和歷史變化曲線、網絡數據共享。

        該系統是一種礦用數據采集監測裝置。系統包括地面監測服務器、監測分站和各種監測儀器：如頂底板移近量動態報警儀、鉆孔應力計、YHS1000W礦用本安型液壓支架活柱縮量無線檢測儀、錨桿錨索應力傳感器、頂板位移傳感器等監測儀器（可自選 ）。能夠在掘進和回采前，宏觀預測沖擊危險區域和危險程度，為監測預警系統布置提供依據。能夠在掘進和回采過程中，實時監測預警危險區域的沖擊危險性，為實施提前消除沖擊的措施提供準確的位置和時間。系統支持井下監測站點及通信距離的擴展。子站具有測量精度高，測量范圍大，且具有密封、防潮、防爆等安全保護措施。

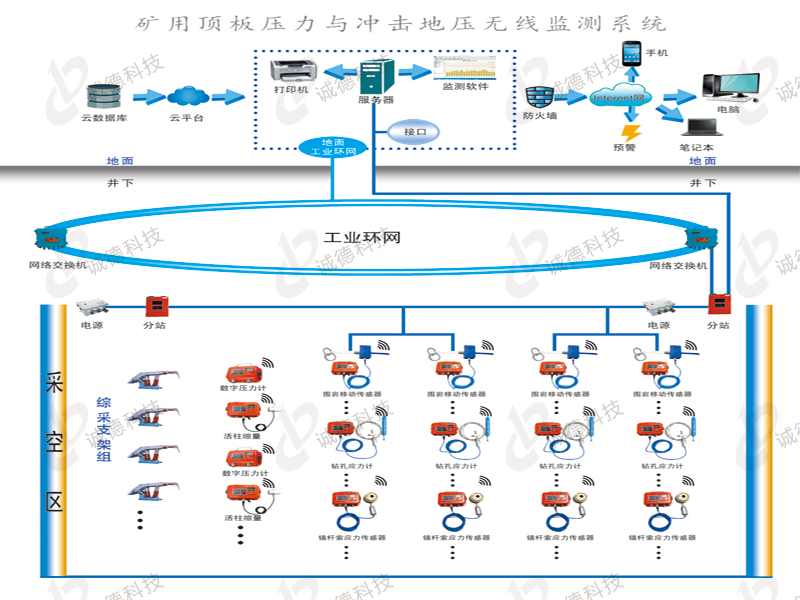

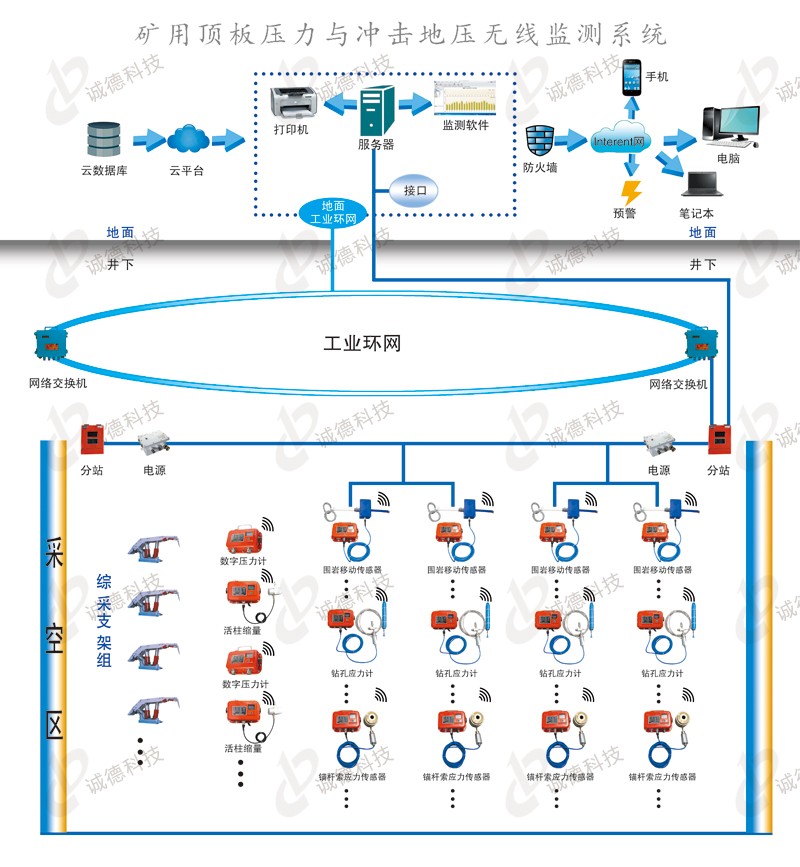

二、系統拓撲圖

礦用沖擊地壓監測系統KJ785（A）

三、系統功能特點

1、對工作面回采期間沖擊地壓情況進行實時在線監測。

2、該系統能夠正確反映巖層運動、支承壓力、與圍巖應力之間的內在關系及相互影響關系。

3、該系統能夠通過實時在線監測工作面前方采動應力場的變化規律，找到高應力區及其變化趨勢，實現沖擊地壓危險區和危險程度的實時監測預警和預報。

4、根據監測結果可以預測和預警沖擊地壓及其危險程度。

5、該系統能夠及時捕捉對工作面前方應力變化情況，靈敏度高。

6、傳輸方式包括can總線模式，以太環網（TCP/UDP等）傳輸模式，滿足煤礦當前的傳輸要求，以及今后的升級。

7、監測數據能夠儲存并且方便查詢。

8、該系統所有電路必須采用本質安全性設計，所有井下組件必須達到防爆標準，并且具有煤安防爆合格證。

9、所有井下設備必須可以在有爆炸危險、高濕度的環境下使用且設備具有可靠地穩定性。

10、數據傳輸距離能夠保從井上監控室到工作面的距離，數據傳輸信號清晰，便于在井上監控室直觀的看到。

11、該系統24小時不間斷監測。

12、支持局域網客戶端模式及WEB用戶瀏覽器模式的數據共享。

四、系統優勢

1、高性能電池供電

采用無線數據技術和高性能電池供電，便于現場安裝。

2、防水、防塵、抗振動、抗干擾

井下各傳感器之間傳輸距離遠，能在各種復雜條件下可靠穩定運行。

3、低功耗設計

所有傳感器均采用低功耗設計，電池工作時間大于12個月。極大的優于其他廠家的電池（僅能使用不到6個月時間）。

4、兼容各移動手持端

支持移動端（安卓手機、蘋果、平板等各種移動設備）無障礙使用，系統可在電腦端與手機端同時登陸，便于管理者與使用者實時了解煤礦礦壓的監測情況。

5、分權限登陸

系統可分管理權限登陸，根據登陸者的身份設置相應的操作權限。

6、發送預警信息

當設備數據異常值超過設定的閾值時會給設定的接收人員發送預警信息。

7、大數據云平臺

煤礦安裝的設備信息存儲到云平臺，讀取迅速、數據存儲量大。

8、操作直觀方便

系統以地圖的形式展示給煤礦，可以在地圖中增刪改查各個測點的實時數據信息。

9、監測點數多

監測點數多，監測點數可達到500個。

五、系統運行圖

（此處插入系統運行圖片）

六、售后服務

【礦上現場培訓】

  采用多媒體和板書相結合的方式，對礦方技術人員進行講解。保證培訓出能熟練操作我方系統的人員。

【公司遠程服務】

  確保系統正常運行，“按時、及時、準時”是我們的服務承諾。公司24小時接聽礦方電話，1小時之內做出遠程處理。如果遠程處理不了，我方將派出售后人員去實地解決問題。

【售后回訪】

  電話回訪，每月2次定期的電話回訪。了解礦方使用情況。

【儀器維護及軟件更新】

  本公司對儀器或者軟件升級后，將免費為礦上提供升級服務

  質保期內出質量問題的硬件設備一律一年包換（非人為破壞），質保期外：質保期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
