一、系統概述

KJ513礦用頂板壓力與沖擊地壓無線監測系統是根據煤礦發展需求研發的監測巷道頂板位移、液壓支架工作阻力及錨桿錨索應力變化趨勢，并實時傳輸當前數據的監測分析系統。該系統使用無線+總線傳輸模式，可以實現多分站多分機同時工作。

該系統包括地面監測服務器、礦用本安型數據采集儀、礦用本安型無線分站以及各種礦用本安型無線監測傳感器,實現網絡數據共享。無線分站收集各類傳感器數據，將數據傳輸至井上監測服務器，對綜采工作面支架和超前支護工作阻力、綜采工作面支架位移以及傾角狀態、回采和掘進巷道頂板離層位移變化、頂板冒落綜合預警、巷道錨桿（索）載荷應力、巷道收斂變形和移近量、圍巖或媒體應力進行監測，分析實時數據生成曲線、數據報表，使工作人員及時掌握巷道安全性動態變化規律，做出及時處理，以防止頂板冒頂?shù)仁鹿实陌l(fā)生。

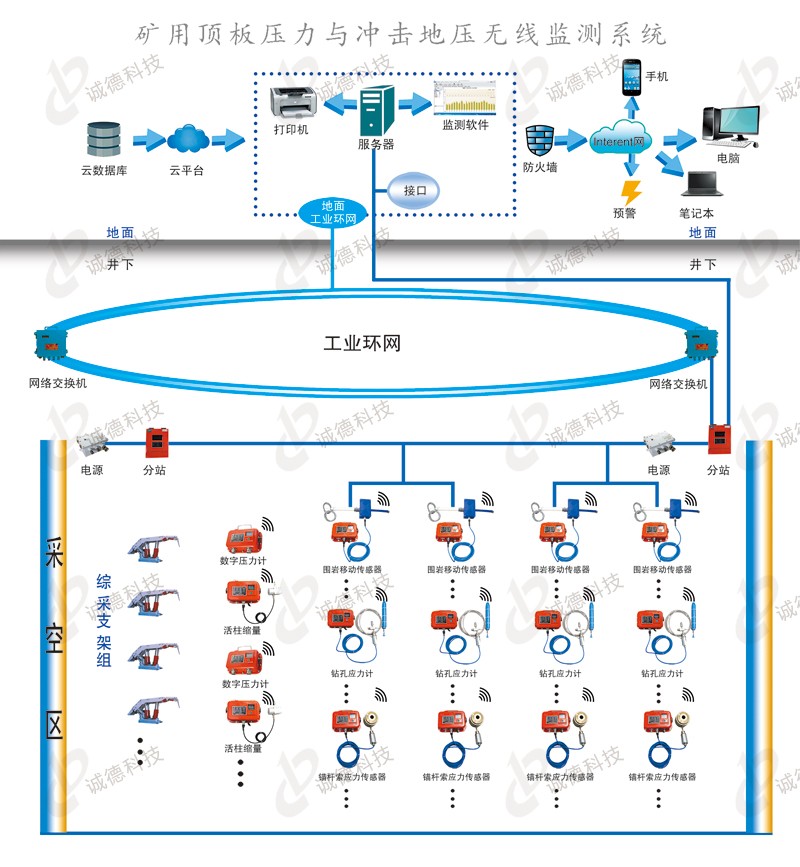

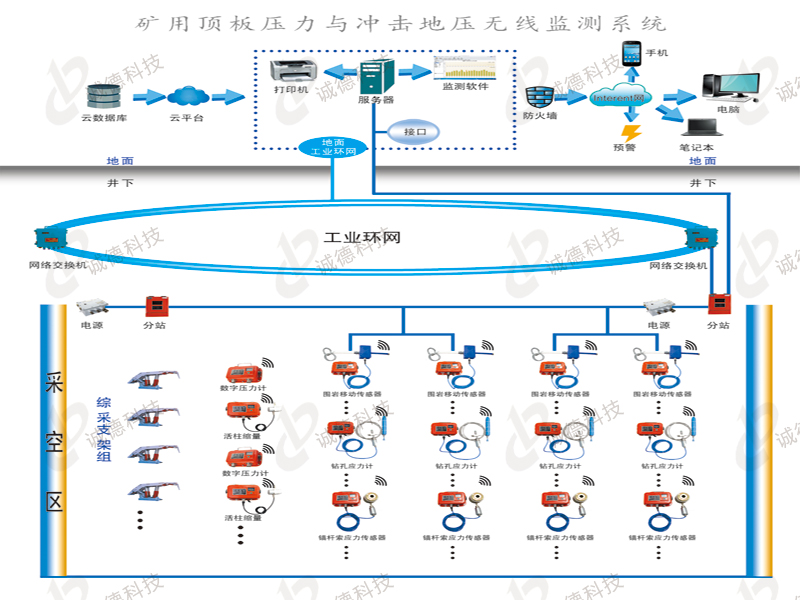

二、系統拓?fù)鋱D

三、系統功能特點

井上計算機動態顯示監測參數、報警；

井下現場顯示數據；

監測數據自動記錄存儲；

連續監測、曲線顯示、分析；

歷史數據查詢及報表輸出；

綜合分析及頂板安全評估分析；

局、礦頂板動態監測網絡功能；

網絡用戶Web訪問模式在線動態監測；

數據庫數據信息共享；

綜合分析及頂板安全評估分析；

監測日?qǐng)?bào)網上報表；

四、系統優勢

1、433M無線路由自組網模式

本系統采用國內首創的“433M無線路由自組網模式”，各傳感器測點采用的是一種完全分布式、對等的無線自組網。數據無線傳輸，不用鋪設專門的線路，各傳感器采用完全分布式、獨立對等的方式鏈接。采用多路徑，算法準，充分利用資源，使無線網絡具有良好自愈性、穩定性和數據承載量，較好地解決了井下無線傳輸?shù)目煽啃詥栴}。與井下其他環網互不干擾，測點布置靈活、方便、快捷、便于維護。

2、高性能電池供電

傳感器采用國內有名電池供電，儲存壽命長，外殼不易腐蝕，不易漏液，供電可持續工作一年時間。

3、測點可容納數量多

監測點數可達256個。

4、防水、防塵、抗振動、抗干擾、傳輸數據穩定

井下各傳感器之間傳輸距離遠，能在各種復雜條件下可靠穩定運行。

5、天線內置

我公司傳感器獨特的天線內置，對天線起到了極大的保護作用，防止因環境惡劣、人為因素、自然因素等被損壞，極大的解決了信號傳輸穩定性問題。

6、多頻信道可配置

多個無線頻段可配置，1個基本信道和1-16個輔助信道。保證不同種類的傳感器互不干擾的傳輸信息。

7、斷點續傳、有效存儲

某個傳感器節點損壞不會影響整個通訊鏈路，不影響整體數據傳輸。保證其他未損壞的監測數據正常上傳。

8、低功耗設計

所有傳感器均采用低功耗設計，電池工作時間大于12個月。極大的優于其他廠家的電池（僅能使用不到6個月時間）。

9、兼容各移動手持端

支持移動端（安卓手機、蘋果、平板等各種移動設備）無障礙使用，系統可在電腦端與手機端同時登陸，便于管理者與使用者實時了解煤礦礦壓的監測情況。

10、角色管理

系統可分管理權限登陸，根據登陸者的身份設置相應的操作權限。

11、發送預警信息

當設備數據異常值超過設定的閾值時會給設定的接收人員發送預警信息。

12、大數據云平臺

煤礦安裝的設備信息存儲到云平臺，讀取迅速、數據存儲量大。

13、操作直觀方便

系統以地圖的形式展示給煤礦，可以在地圖中增刪改查各個測點的實時數據信息。

五、技術指標

六、系統運行圖

（此處插入系統運行圖片）

七、售后服務

【礦上現場培訓】

  采用多媒體和板書相結合的方式，對礦方技術人員進行講解。保證培訓出能熟練操作我方系統的人員。

【公司遠程服務】

  確保系統正常運行，“按時、及時、準時”是我們的服務承諾。公司24小時接聽礦方電話，1小時之內做出遠程處理。如果遠程處理不了，我方將派出售后人員去實地解決問題。

【售后回訪】

  電話回訪，每月2次定期的電話回訪。了解礦方使用情況。

【儀器維護及軟件更新】

  本公司對儀器或者軟件升級后，將免費為礦上提供升級服務

  質保期內出質量問題的硬件設備一律一年包換（非人為破壞），質保期外：質保期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
