功能介紹：

礦用本安型無線分站（以下簡稱分站）是我公司在線監測系統通信的一部分，作為數據通訊的轉接站。分站實現井上計算機與井下各監測點的交互通信，完成計算機對井下數據的采集。

分站實現以下功能：

與井上計算機通信：接收主機命令、發送各監測點數據包、保存設計參數。

與監測儀通信：發送命令、接收各監測點數據并保存。

本地顯示：循環顯示各監測點數據。

產品圖片：

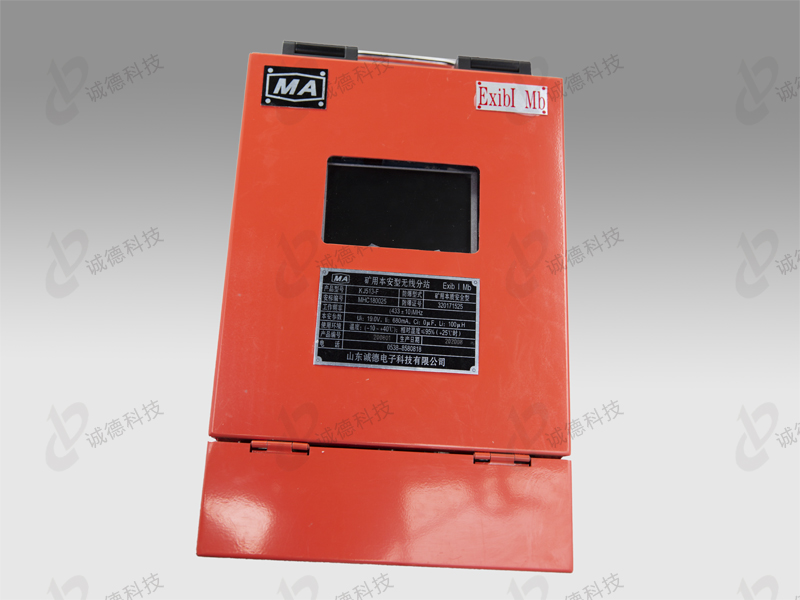

KJ513-F礦用本安型無線分站

使用環境：

1、環境溫度：0℃～40℃；

2、濕度：≤98％；

3、大氣壓力：80 kPa～116 kPa；

4、無顯著振動和沖擊的場合；

5、具有甲烷混合物及煤塵爆炸危險的煤礦井下

技術指標：

1、工作電壓及電流

    a) 額定工作電壓：DC 18V；

    b) 工作電流：≤260mA。

2、信號制式

    數字量：傳輸速率為2400bps，高電平不小于3V。

數據處理誤差

數據處理誤差：≤0.5%。

3、監測容量上限

    分站允許接入的傳感器數量為16臺。

4、傳輸距離上限

    a) 分站至傳輸接口之間：10km（MHYV，1.5mm2）；

    b) 分站至交換機之間：100m（MHYVR，1.5mm2）；

    c) 傳感器至分站之間：2km（MHYV，1.5mm2）。

5、傳輸性能

    與傳輸接口之間

    a) 傳輸方式：半雙工、CAN；

    b) 傳輸速率：2400bps；

    c) 信號工作電壓峰峰值：≤5V；

    d) 信號工作電流峰峰值：≤50mA。

    與交換機之間

    a) 傳輸方式：TCP/IP以太網；

    b) 傳輸速率：10Mbps/100Mbps自適應；

    c) 信號工作電壓峰峰值：≤7V；

6、備用電源工作時間

    分站備用電源(外接)連續工作時間大于2h。

7、電源波動適應能力

    分站外部電源工作電壓范圍：(9～24)V。

8、本安參數

    Ui：19.0V，Ii：900mA，Ci：0μF，Li：0μH。
